介绍：#

经过近一周的等待，终于收到了来自嘉立创的PCB。一直充满期待，每天几乎都在关注进度。拿到PCB后，就立刻组装了两块，一块完整焊接，另一块仅焊接了控制芯片的插针，以便后期更换ESP12F。主要是因为ESP01S的IO较少，稳定性也不如ESP12F，尽管两者价格相近，但后者性能更优。

PCB参数和功能

• 尺寸：4.77cm*5.26cm
• 通过WiFi控制继电器，实现对火线的通断控制。
• 既可以用作家庭电灯的控制，也支持30V以内的DC控制。
• 设计中加入了物理开关，方便接物理开关（可以根据代码修改）。
• 集成了220V转5V的电源模块，无需额外供电。
• 具体功能取决于你的使用场景，灵活多变，满足不同需求。
• 使用esphome配置文件可直接实现以上控制功能（也可自行刷固件对相关引脚控制）。
• GPIO3继电器驱动引脚，GPIO2物理开关。GPIO2与GND之间接开关。

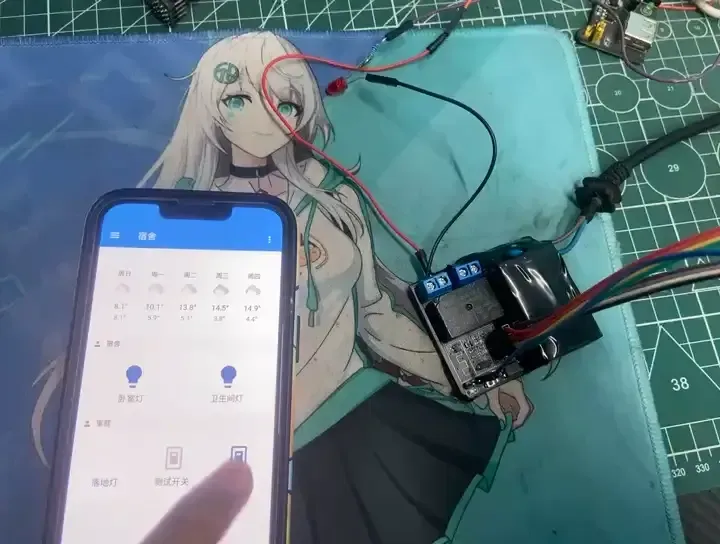

成品及测试图：#

组装与测试：#

• 焊接顺序：优先焊接小尺寸元件，如电容、电阻、二极管、LDO等。
• 锡量控制：手工电烙铁焊接，工艺较为粗糙，但基本可用。尝试过热风枪，但元件被吹散，看来手艺还需提升。
• 通电测试：第一块焊接完成后，最初未装电源，怕出现问题。测试后未发现明显故障，最终装上电源和ESP01S，整体运行良好。

存在的问题：#

• 芯片数据写入：预留了刷写引脚，但设计较仓促，可能无法直接在电路板上刷写固件。目前采用先烧录固件再焊接的方式。
• 通电抖动：测试时未发现抖动，但后续使用中偶尔出现。目前尚未找到具体原因。

未来改进计划：#

• 主控芯片更换：仍在考虑是否更换ESP12F。虽然它性能更好，但占用面积较大。ESP01S虽然有缺陷，但能够满足基本需求，且节省空间（我在下方放置了电阻、电容等小型元件）。
• 三极管 & MOS管：可能会更换MOS管，但也可能继续使用三极管，具体方案未定。

赠送计划：#

免费送2张PCB！ 🎁 元器件需自行采购。可以参考BOM单在立创商城购买，也可以自行在淘宝、拼多多选购，整体成本大约在20-25元。“既然成本差不多，为什么不直接买成品呢？”——有些乐趣，也许成品法替代！ https://t.me/BrainSpc。

总 结：#

这次PCB打样算是一次尝试，虽然遇到了一些问题，但整体上还是很有成就感的。希望有更多对电路设计有经验的朋友能提供一些建议，尤其是关于继电器抖动的问题。如果你有类似的经验，欢迎联系我一起讨论！
